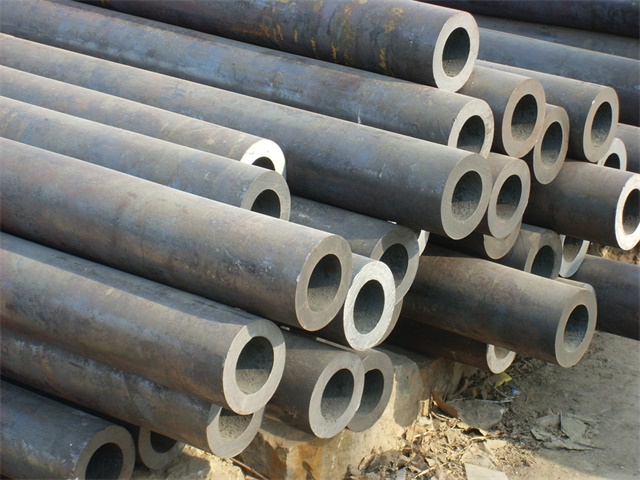

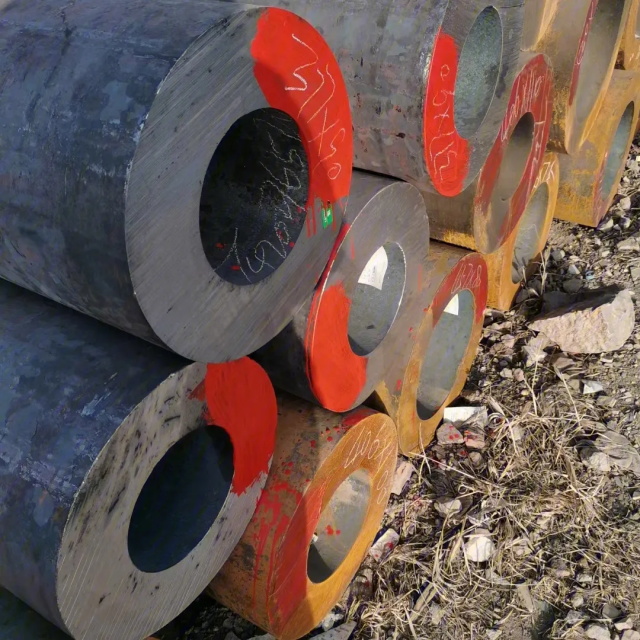

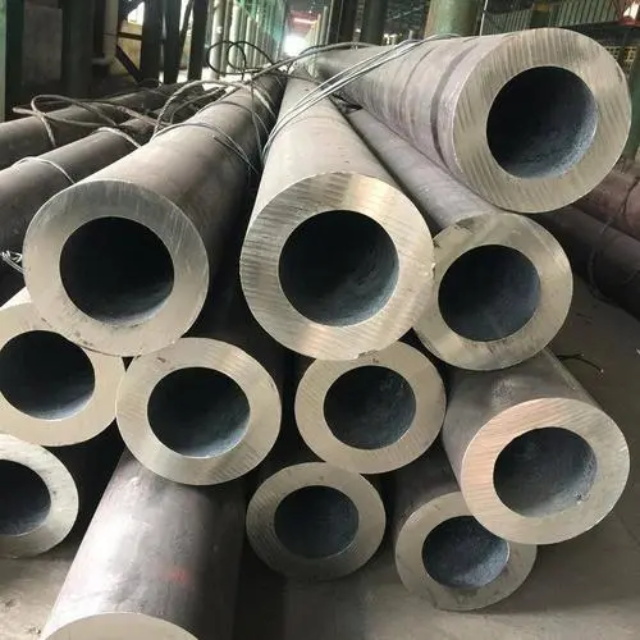

厚壁16mn無縫鋼管特性、應用與選型指南
一、材料特性
化學成分
碳(C)：0.12%~0.20%(平衡強度與韌性)
錳(Mn)：1.20%~1.60%(顯著提高屈服強度和低溫韌性)
硅(Si)：0.20%~0.55%(增強脫氧效果，細化晶粒)
硫(S)、磷(P)：≤0.045%(嚴格控制雜質，避免脆性)
其他合金元素：可添加微量釩(V)、鈦(Ti)等細化晶粒，提升焊接性能。
力學性能
抗拉強度(σb)：≥470~630 MPa(隨壁厚增加略有降低)
屈服強度(σs)：≥345 MPa(厚壁管≥325 MPa，因壁厚效應)
伸長率(δ5)：≥21%(塑性優良，適合冷加工)
沖擊韌性(αk)：≥34 J/cm2(-20℃低溫沖擊合格)
硬度：HB 170~220(調質后硬度可提升至HRC 22~28)
低溫性能
韌脆轉變溫度：≤-40℃(優于普通Q235鋼)
適用場景：極寒地區(如西伯利亞油氣管道)、低溫儲罐等。
二、厚壁無縫鋼管制造工藝
工藝流程
冶煉與連鑄：采用電爐(EAF)或轉爐(BOF)冶煉，連鑄成圓坯。
穿孔與軋制：
熱軋：高溫下將圓坯穿孔成空心毛管，再通過連軋機軋制成厚壁管。
擠壓：適用于超厚壁(壁厚≥50 mm)或異形截面。
熱處理：
正火：消除軋制應力，細化晶粒(900~920℃空冷)。
調質：淬火(880~920℃水淬)+高溫回火(600~650℃)，提升綜合性能。
精整與檢測：
矯直：消除彎曲，直線度≤1.5 mm/m。
無損檢測：超聲波探傷(UT)檢測內部缺陷，磁粉探傷(MT)檢測表面裂紋。
厚壁管技術難點
壁厚不均：通過優化軋輥孔型設計和軋制速度控制(誤差≤±5%)。
內表面質量：采用內鏜孔或酸洗工藝去除氧化皮。
殘余應力：調質處理可降低殘余應力至≤50 MPa。
三、應用領域
石油天然氣
輸送管道：厚壁16mn管用于高壓、大口徑油氣輸送(如西氣東輸工程)。
鉆井設備：鉆桿、套管需承受高壓和腐蝕(抗硫性能優異)。
機械制造
液壓支柱：煤礦液壓支架用厚壁管(外徑≥219 mm，壁厚≥20 mm)。
工程機械：起重機臂架、挖掘機動臂(屈服強度≥345 MPa)。
橋梁與建筑
樁基鋼管：跨海大橋樁基用厚壁管(直徑≥1 m，壁厚≥25 mm)。
結構支撐：高層建筑鋼結構支撐柱(抗拉強度≥470 MPa)。
船舶與海洋工程
船體結構：甲板支撐、艙壁隔板(耐海水腐蝕，低溫韌性突出)。
海上平臺：導管架、樁腿用管(壁厚≥40 mm，抗風浪沖擊)。
四、質量標準與檢測
執行標準
國標：GB/T 8163(流體輸送用無縫鋼管)、GB/T 1591(低合金高強度結構鋼)。
美標：ASTM A53(普通用途鋼管)、ASTM A106(高溫用無縫鋼管)。
歐標：EN 10210(結構用熱軋無縫鋼管)。
關鍵檢測項目
化學成分：光譜分析儀檢測C、Si、Mn、S、P含量。
力學性能：拉伸試驗機測試抗拉強度、屈服強度、伸長率。
金相組織：顯微鏡觀察鐵素體+珠光體比例(正火態≥90%)。
無損檢測：
超聲波探傷：按JB/T 4730.3標準，檢測靈敏度≥φ2 mm當量缺陷。
渦流探傷：檢測表面裂紋(深度≥0.2 mm)。
五、選型建議
根據工況選材
高壓輸送：選擇調質態厚壁管(抗拉強度≥550 MPa)。
低溫環境：要求-40℃沖擊韌性≥34 J/cm2。
焊接需求：優先選碳當量≤0.42%的16Mn鋼(焊接裂紋敏感性低)。
供應商選擇
資質審核：要求API 5L認證(石油管)、CCS認證(船舶用管)。
設備能力：考察軋機噸位(≥5000噸)、熱處理爐容積(≥10 m3)。
服務保障：提供熱處理工藝指導、失效分析支持。
成本優化
壁厚選擇：在滿足強度前提下，盡量減小壁厚(如用φ273×20 mm替代φ273×25 mm)。
表面處理：非關鍵部位可省略鍍鋅或噴漆，采用防腐涂層替代。
六、案例分析
西氣東輸管道
材料：16Mn厚壁無縫鋼管(外徑1016 mm，壁厚14.6 mm)。
工藝：熱軋+正火處理，抗HIC(氫致開裂)性能優異。
性能：設計壓力10 MPa，使用壽命≥30年。
海上風電導管架
材料：16Mn厚壁管(外徑1200 mm，壁厚40 mm)。
工藝：擠壓成型+調質處理，屈服強度≥355 MPa。
性能：抗風浪載荷≥500 kN，耐海水腐蝕壽命≥25年。
總結
厚壁16mn無縫鋼管通過成分優化、熱處理工藝和嚴格檢測，實現了高強度、低溫韌性和焊接性能的平衡。在石油、機械、橋梁等領域具有廣泛應用。選型時需重點關注工況匹配性(如壓力、溫度、介質)、供應商能力和質量標準，以確保產品性能滿足應用需求。對于極端工況(如深海、極寒)，建議采用調質處理或添加耐蝕合金元素。
