20#無縫鋼管材質為20#鋼，強度比15#稍高，具有很少淬火，無回火脆性。冷變形塑性高等特點一般供彎曲、壓延、彎邊和錘拱等加工，下面我們來看一下關于20#無縫鋼管的具體相關介紹。

　　化學成分：碳 C ：0.17%～0.2% 硅 Si：0.17%～0.37% 錳 Mn：0.35%～0.65% 硫 S ：≤0.035% 磷 P ：≤0.035% 鉻 Cr：≤0.25% 鎳 Ni：≤0.25% 銅 Cu：≤0.25%

　　力學性能：抗拉強度σb(MPa)：≥410(42)屈服強度σs (MPa)：≥245(25)伸長率δ(%)：≥25斷面收縮率ψ(%)：≥5，硬度 ：未熱處理,≤156HB，試樣尺寸：試樣尺寸25mm

　　熱處理規范及金相組織：熱處理規范：正火,910℃,空冷。金相組織：鐵素體+珠光體。

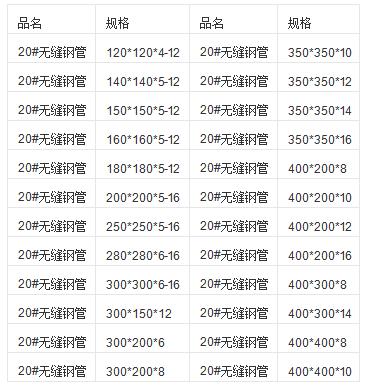

　　交貨狀態：以不熱處理或熱處理(退火、正火或高溫回火)狀態交貨。要求熱處理狀態交貨的應在合同中注明，未注明者按不熱處理交貨。
